１９９９年１０月狂日

　いよいよ周辺が固まってまいりました。そろそろ制御する本体のＩＣ−ＰＣＲ１０００の制御コードの解析にあたります。パソコンで制御するので、動作させながらＲＳ−２３２Ｃの信号を読み取れば制御コードが分かるはずです。まずＲＳ−２３２Ｃを分岐して各制御線の状態を表示する回路（と言うほどの物ではありませんが）を作りました。

　ここで良く考えたらパソコンで動かしながら制御コードを読み取るのですから、動作させるパソコンと読み取るパソコンの２台必要です。古いパソコンはあるのですが、３８４００ｂｐｓの通信速度に対応できるものがありません。仕方ないのでＨ８ボードを使ってＬＣＤに表示させて読み取ることにしました。色々操作しながらＨ８ボードで読み出し、動作中の制御コードはだんだん分かってきました。停止も分かって、次は起動。ＬＣＤにはまるで表示されません。なぜ？ここからが苦しみの始まりです。

　持てる測定器総動員して調べます。デジタルオシロで起動データ波形を見て驚きました。なんと通信速度が途中で変化しています。最初９６００ｂｐｓで始まり、途中から通常動作状態の３８４００ｂｐｓになります。Ｈ８が読み取れないわけです。というかどんなパソコン持ってきても駄目でしょう。速度が変わった時点で通信エラーになります。これにはまいりました。デジタルオシロで波形を見ながらコードを読み取りますが、起動までの時間が長く、とても手持ちのデジタルオシロのメモリー長では読みきれません。
　お手上げです！

１９９９年１１月苦日

　まったくここまで来てお手上げです。無線通信回路も何とかなりそうだし、Ｈ８も使えるようになったのに、まったく気にしていなかった受信機本体でひっくり返されるとは！ＩＣ−ＰＣＲ１０００の起動だけですので停止させないようにすれば、とも考えましたがうまく行きそうにもありません。なんとしても起動制御コードを読み取らなければなりません。
　ここは腰を据えて長期戦を挑みます。大きなメモリーでデータを読み込む回路を作りましょう。手元にハイビジョン用に開発されたと思われる大容量のフレームメモリーがありました。日立のＨＭ５３０２８１Ｒ−２０、８ｂｉｔ３３１７７６ワードを５０ＭＨｚで読み書きできます。フレームメモリーですのでデータ書き込みと読み出しポートが分離しており、アドレスカウンタも内臓しているため、クロックを入れるだけでどんどん読み込んでくれます。大容量のロジックアナライザ作るには最適なメモリーです。残念ながら廃品種と思います。

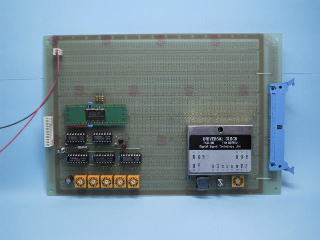

　このメモリーでデータ読み込み回路を作りました。回路図はこちら
　外部トリガーで起動して、設定したクロック数データを取りこんで停止します。読み込んだデータを右側のコネクタを通じて読み出します。これにはまた老兵ＰＣ９８０１ＲＸが活躍します。

　ＤＴＲでトリガを取りひたすらデータを取りこみます。取りこみ終わるとＰＣ９８０１ＲＸで読み出しデータを解析します。大量の”０”，”１”データを手作業でアスキーコードに変換してやっと分かりました。確認のため、分かった制御コードでＨ８のプログラムを作成し、ＩＣ−ＰＣＲ１０００を動かします。
　やりました起動します！本当にてこずらせてくれました。

「今回は全ての制御コードを解明できた訳ではありません。リモコンで制御するに必要な最小限のコードが分かっただけです。読み出したコードの内、受信機に送っても何の変化もしないコードは目的が分かりませんでした。アインシュタインではありませんが、動きをいくら解析しても、どのような理由で動いているかは分からない訳です。
　また受信機より送られてくるデータはまったく解析してません。バンドスコープのデータやＳメータを振らせる受信強度のデータが送られて来ている筈です。Ｓメータのデータぐらいは読み出して表示させるべきですが、リモコンにスペースが無くて断念しました。
