１９９９年９月吉日

　まず無線で通信する手段を考えなければなりません。方式としては、

１．赤外光
２．電波

の２種類が考えられます。前者の代表はＩｒＤＡですが、これは見通しできるくらいしか届きませんので今回の目的は達成できません。必然的に電波による無線です。
　次に無線回路をどうするかですが、

１．新規に作る。
２．ユニットを買う。
３．その他。

　最初はゼロから作ろうと思いました。ＵＨＦ帯のＦＳＫってところか、それとも最新の２．４ＧＨｚでＳＳでもやろうかと考えていました。しかし、受信機側のリモコン受信機（ややこしい）はともかく、リモコン送信機はあまり大きくなっては実用価値が無くなるのでなるべく小さく作りたいのです。そうなると高密度の部品実装とチップ部品が必要になりますが、１台かぎりの自作では限界があります。そこで市販の無線ユニットを使うことを考えました。トランジスタ技術の広告やインターネットで調べましたが、高い、大きい、性能いまいちのいずれかでお話になりません。やっぱ何とかして作るしかないなと思い始めましたが、ふと「そういえばジャンク箱に無線式のプリンタバッファーに使われていた基板が部品取り用にしまってあったな」と思い出しました。

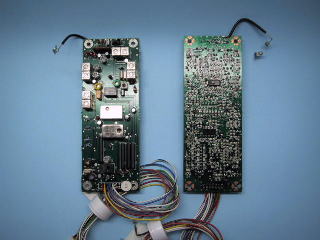

　ヘリカルフィルターやＴＣＸＯなど使えそうな部品がいっぱい付いた基板です。まずプリンタ側とパソコン側の一組を選び出し、取り外した部品を他の基板がら移植し元の形に戻しました。

　ジャンクを利用するコツは根気良く調べることです。回路図があれば最高ですが、回路図付きのジャンクなんてまずありません。回路図を書き出すのは、片面基板の場合や両面基板でも破壊しても良い場合は比較的簡単ですが、今回のようなチップ部品を多用した両面基板でそのまま流用する場合は非常に困難です。仕方がないので動作、回路構成を推定することにします。見たところ４４９ＭＨｚと４２９ＭＨｚのデュープレクサが付いていますので、この周波数で双方向に通信できると想像されます。

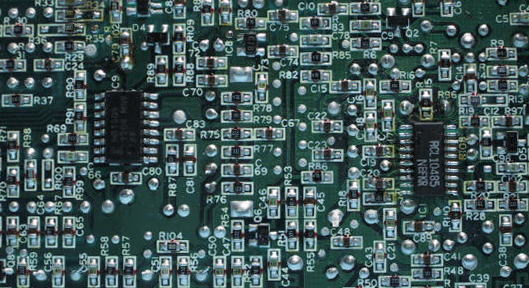

　使ってあるＩＣは、はんだ面にフラットパッケージのＲＣＬ１０４８５、ＭＢ１５０４、部品面にＮＪＭ２９０４が４個、三端子レギュレータの７８Ｎ０５、調べたところＮＪＭ２９０４は単電源オペアンプ、ＭＢ１５０４はＰＬＬと分かりましたがＲＣＬ１０４８５はまったく分かりません。まわりにクリスタルフイルターやセラミックディスクリミネータがありますからＦＳＫの受信ＩＣでしょう。
　回路構成はある程度推定できましたので、次は電源をつないで動作させながら調べることにします。基板より出ている配線は１３本、ねじ部などの広いアースパターンに繋がっているのがＧＮＤ、７８Ｎ０５の入力に繋がっているのが電源でしょう。７８Ｎ０５の入力側からは他に繋がるパターンは見つけられないので、この基板は５Ｖ単一で動作するはずです。安定化電源の電圧を１０Ｖにセットして、基板に供給しました。
　スイッチＯＮ！ぜんぜん電流流れません。なぜ？テスター取り出して７８Ｎ０５の出力を測るとちゃんと５Ｖ出ています。しかしＩＣのどの端子も０Ｖ、電圧来ていません。５Ｖの基板パターンをテスターで追いますとトランジスタらしいチップ部品のところで止まっています。トランジスタからの基板パターンを追うと外に出て行く配線に繋がります。ははーん分かりました、外部から電源供給をコントロールできるようです。恐る恐る１ｋΩでＧＮＤに繋いでみると、ぽんと電流が流れました。まず第１段階突破です。
　電流値も適当なのでこのまま調べても壊れることは無いでしょう。配線１３本の内、３本は電源、ＧＮＤ、電源供給制御、３本はＭＢ１５０４に繋がっているのでＰＬＬのコントロールでしょうから、残り７本の機能が分かりません。次にこの配線が入力か出力か調べます。基板パターンを目で追って分かれば簡単ですが良く分からないので、テスターで電圧を測りながら、３３ｋΩでＧＮＤと５Ｖに繋いでみて電圧の変化を見ます。変化すれば入力、変化しなければ出力と想像されます。これは入力インピーダンスが３３ｋΩより十分高く、出力インピーダンスが十分低い場合のみ正しいわけで、ハイインピーダンスの出力やプルアップ、プルダウンされた入力もありますので、抵抗値を変えながら慎重に調べます。
　ここまでくればもう少しです。ＰＬＬを動かしましょう。周波数の設定値が分かりませんが、どうせ何かの規格がある筈です。トランジスタ技術で捜してみるとありました。ＲＣＲ　ＳＴＤ−１７Ａ　電波形式はＦ１Ｄ。

　めんどくさいので端数の無い８チャンネルに設定することにします。ＰＬＬＩＣ　ＭＢ１５０４は廃品種で手元に資料がありませんが、端子配置は新型のＭＢ１５Ｅ０４と同じでしょう。秘蔵のＰＣ９８０１ＲＸを取り出し、久しぶりにＮ８８ＢＡＳＩＣでＰＬＬのデータ書き込みソフトを作ります。１０年以上前のコンピュータですが自作のパラレルＩ／Ｏポートが４８ｂｉｔ分もあり、今回のようにわけの分からないデジタル入力のチェックにはいまだに使っています。基準分周、比較分周の値を設定してスペアナで周波数を見ながらＧｏ！
　周波数はぴくりとも動きません。ＰＬＬはロックしていません。ＭＢ１５０４の資料が無かったのでＭＢ１５Ｅ０４と同じと考えて設定値を決めていたのですが、どうやら違うようです。うーん困りました。資料を捜すといってもあてがありません。少ない資料をもう一度見直すと、ＭＢ１５Ｅ０４は動作周波数が２ＧＨｚとＭＢ１５０４より高速です。と云うことは、メインカウンターの速度はそう変わらない筈だからプリスケーラの分周比が変わっているのでは？ＭＢ１５Ｅ０４は１２８／１２９と６４／６５の切り換えなので、それより低い周波数しか扱わないＭＢ１５０４のプリスケーラは１段少なくて６４／６５と３２／３３の切り換えではないか？と考えました。設定値を書き直し、ＭＢ１５０４へ送りこみます。
　やりました！設定した周波数でＶＣＯは発振しています。ＰＬＬがロックしました。
　疲れました、おやすみなさい。
