各種ヒーター製造機器

弊社取扱のCSM社は、イタリア北部ベネチア近郊に位置しパイプ素管の製造から焼鈍、曲げ、検査工程に至るまでヒーターの製造にまつわるすべての機器及び周辺機材の設計から製造まで行っておりイタリア、日本はもとより世界各国でご好評を得ており2015年には米国ヒーター製造機器の先駆けであるオークレイ社ヒーター機器製造部門を統合し開発能力から製造、アフターサービスに至るまでグローバルに展開しています。共栄熱研は日本国内代理店として「よいものだけを世界から!」のモットーに基づいて、取り扱いをさせて頂いております。

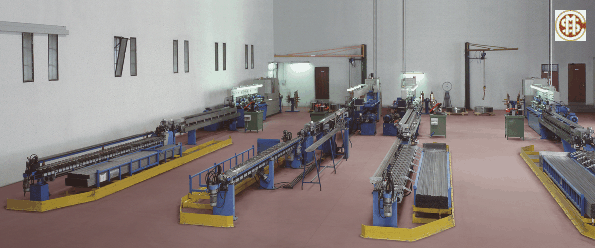

パイプ製造機器

CSM社は、ステンレス各種、銅などの溶接造管機並びに直線機を初めとした周辺機器を製造し自社工場においてその特性を生かし国内外に広く顧客を有しております。詳細は、お問い合わせくださいませ。

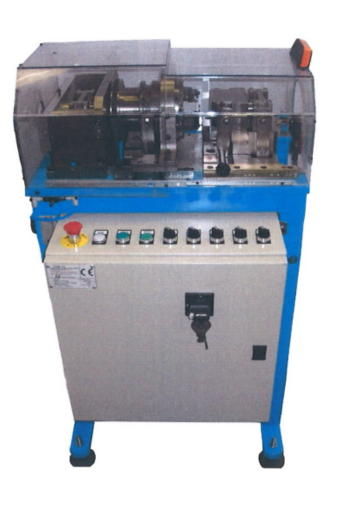

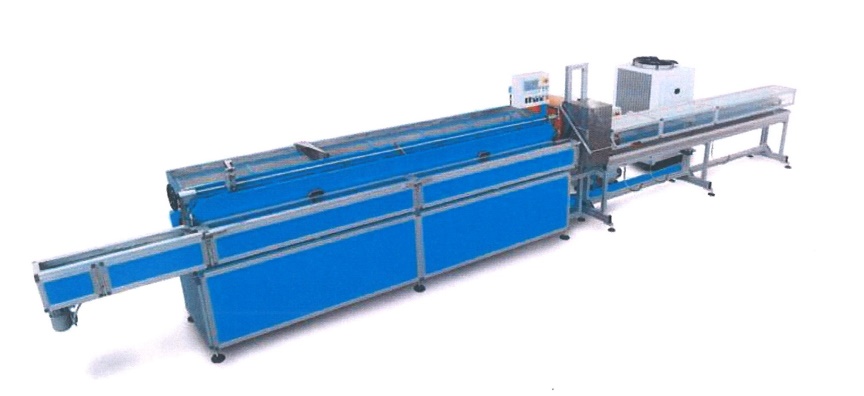

パイプ切断機

本パイプ切断機はパイプの周囲を回転する刃によりバリ無く切断することにより変形の修正など二次加工の必要なくそのまま次工程に取り掛かることができます。上の写真はフィーダー並びにホッパーを装備したものです。

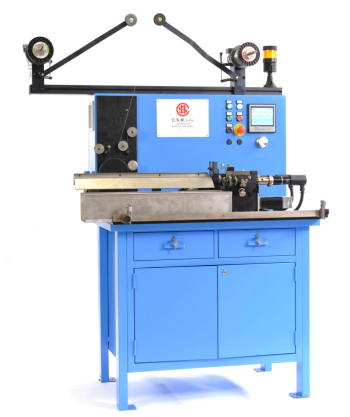

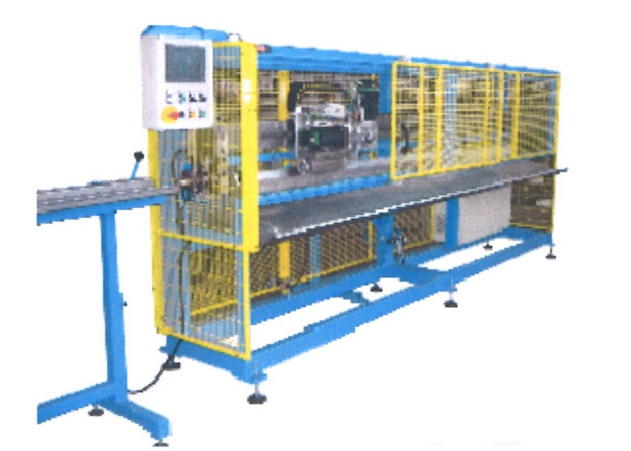

コイル巻線機

コイル巻線機は、大きな特徴として設定した抵抗値に適合したコイルの製作が簡単に加工するとともに非常に良好な切断加工を行うことにより二次始末が不要となります。

線の取り回しやマンドリルの調整などは従来機種と同様にできるとともに、常時抵抗値を測定していることからボビン内における抵抗値の変動なども直ちにコイルに適用し設定された抵抗値のコイルを自動的に製造します。

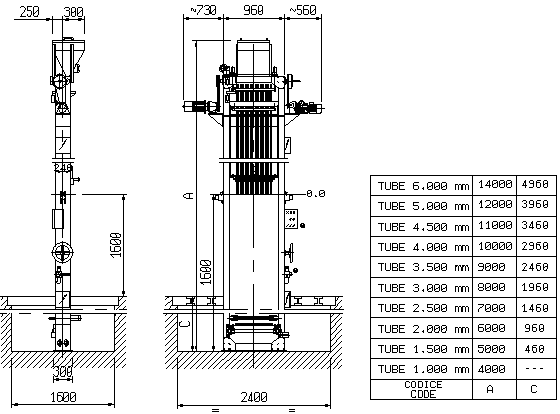

マグネシア充填機

　　　　　　CSM社製マグネシア充填機は3パイプ方式による高速充填速度、可動式バイブレーター等による充填密度の均一化、セットアップの容易さのほかに大きな特徴として複数のエレメント径に対応することです。例えば24頭立て充填機の内で12本を15φ用、6本を10φ用残りの6本を12φ用とゾーン分けすることにより省力化は勿論多品種少量生産に適応いたします。

エレメント端部を閉じた方端子用充填機もご用意しております。

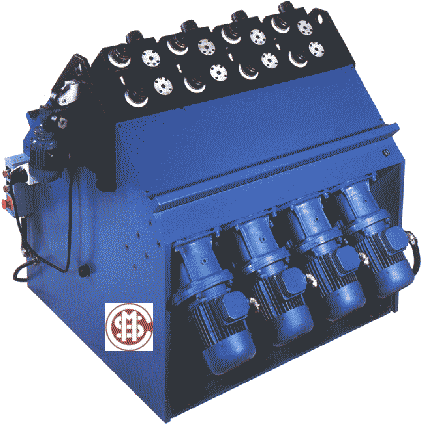

ロール式減径機

CSM社製ロール減径機は、ロールとモーターが直線的に配置されていることから高効率、低騒音とともに従来品のようなユニバーサルジョイント部の不具合を軽減します。ロールヘッド部（VEE）とモーター駆動部が容易に分割できることから一つの駆動部に複数の異なる寸法用VEEを用意することも可能です。８頭立て及び１２頭立てをご用意しております。

仕上がり直線度、表面状態などをより一層改善するものとして、プログレッション式ロール減径機も用意しております。本減径機は、ヘッド毎の回転速度を制御しエレメントに対する負担を軽くし効率よくロールするものです。

直線矯正機


ロール減径機直後にセットしエレメントの直線度の矯正を行う装置です。縦横ヘッドの矯正ロールにより直線度が向上します。


インダクション焼鈍機・熱処理

共CSM社では高周波焼鈍並びに部分的通電焼鈍装置の製造を行っております。いずれの機種も作業時のみ通電することにより節電できるとともに高温となる焼鈍工程部門の作業環境が大きく向上いたします。

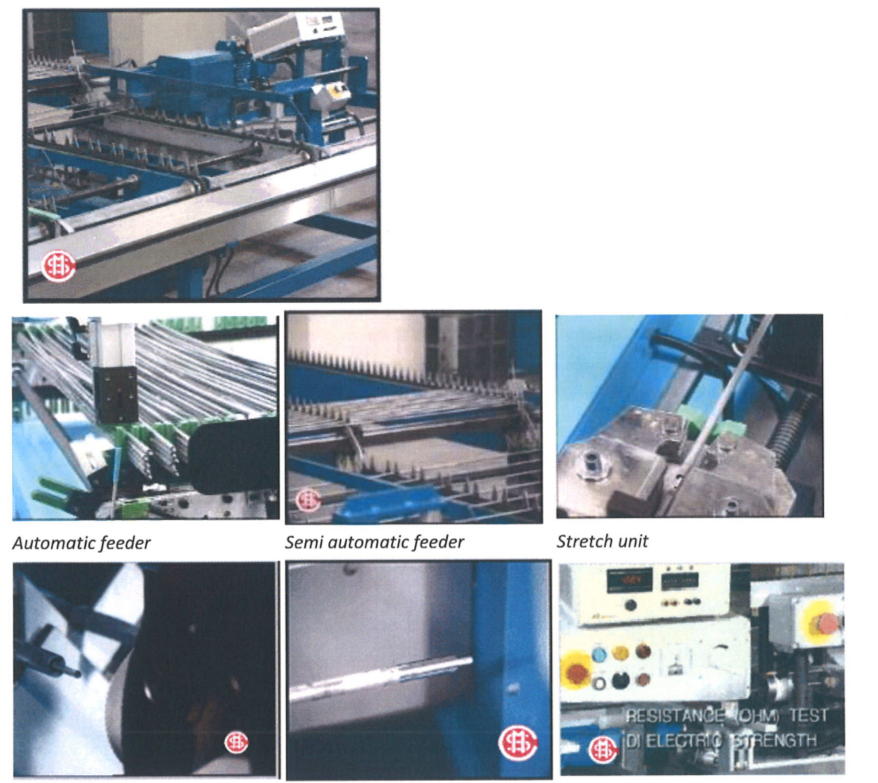

エレメント端部処理自動機

エレメント寸法矯正並びに端部処理をインラインで自動的に行う装置です。これは各ヘッドを必要に応じて用意することができます。例として両端部切断、引き伸ばしによる寸法出し、端子出し、マグネシア掘り下げ、封口部材取り付け、抵抗値及び絶縁等のテストを行うことができます。もちろん各部の装置を単品での供給も行っております。

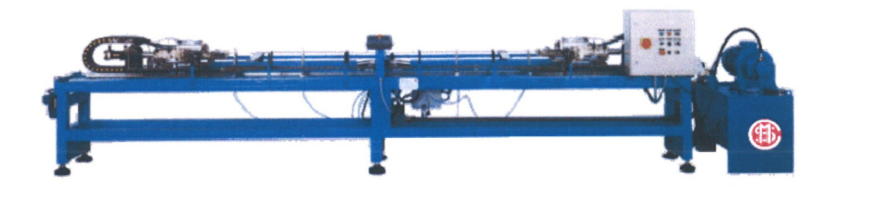

引き伸ばし式エレメント寸法矯正装置

径6.00㎜から16.00㎜、長さ400㎜から7,000㎜までのエレメント端部を挟み3％以内の長さ調整を行う物です。ロールによる長さ矯正などよりも簡易な方法です。これを組み込んだ半自動機もご用意しております。

エレメントフィン巻装置

　　　　

チャックでエレメントを回転させ、溶接の有無に関係なく安定的にフィンを供給することによってエレメント外周にスピード、ピッチなどのプログラムに沿って各種フィンを巻くことができます。

曲げ機

曲げ機の選考に当たっては形状並びに数量が大きく作用します。CSM社では2頭立て方式によるエレメント両端から曲げ加工を行う方式と１頭方式の曲げ装置にエレメントを送り込み曲げ工程を行う方法があります。どちらの機種も数値制御管理が可能です。

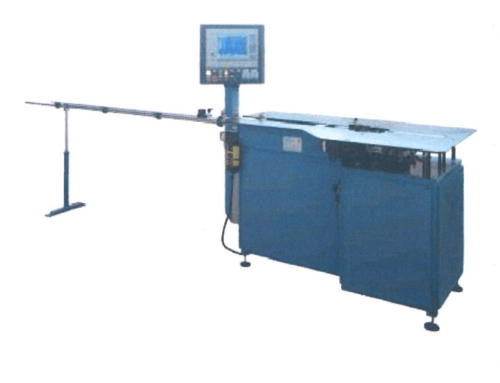

NCベンダー
この機種はエレメントを曲げロール装置に送り込むことにより曲げ加工を行う物です。回転式チャック仕様を選択することにより３次元的曲げ加工が可能となります。図面の数値を入力しスプリングバックの値などをあらかじめ決定しておくことにより自動的に曲げ加工を行います。

曲げ加工装置に対して回転式チャックフィーダーを使用することにより立ち上がり部分など３次元的加工を自動的に行うことができます。

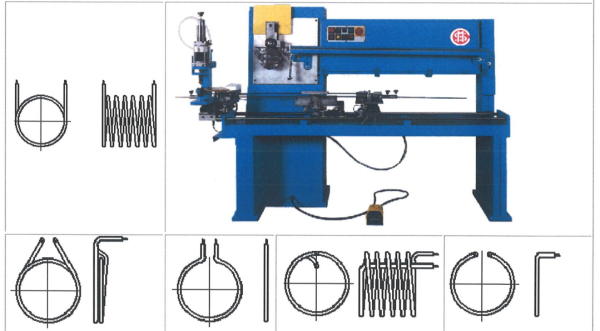

丸・渦巻き状曲げ化工機


本機種は、マンドリルタイプの金型に対してエレメントを巻く形でエレメントの曲げ加工を行う物です。この機種の姉妹モデルとして渦巻き状の金型を使用できるタイプの物もございます。それぞれ端子部分の立ち上げ加工まで行う半自動機もご用意しております。

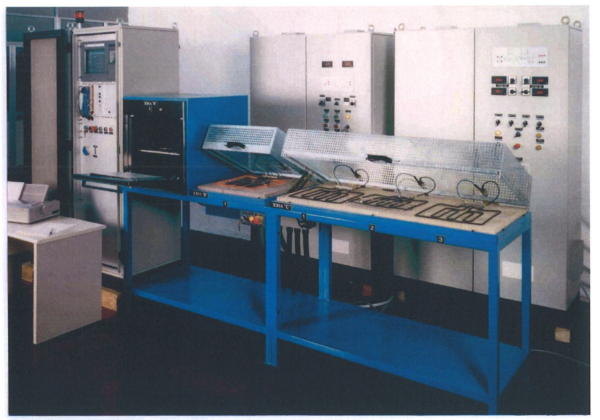

エレメント各テスト装置


エレメントの耐圧、絶縁並びに抵抗値などをテストしその結果を自動的に保存管理することができます。

テストを行うエレメントの仕様に合わせて各種テスト機器の設定並びに治具などの設計も行っております。


その他各種省力装置

充填機用パイプフィーダーから各装置に対するフィーダー並びにホッパーの設計製造を行っております。また、ピン・コイル溶接自動機、ファストンフィーダー溶接、ゴムプラグ挿入装置などヒーター製造にまつわるハード及びソフトの両面に対してCSM社と共栄熱研がタッグを組みお客様のご要望にお応えいたします。


オークレイ社製各種機械

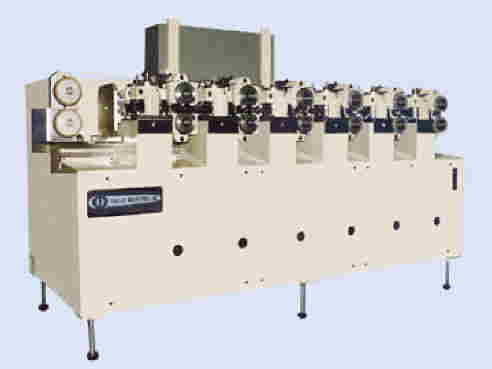

XLO12ヘビーデューティーロールミル


CSM社傘下に新たに加わりました。旧世代となりますがインチ目の機械になれたお客様や、代替機としてのご使用に適合します。

スペアパーツ

メーカー様や世代に係らず、各種スペアパーツを取り扱っております。

KOR8,12用ロール　巻き線機用マンドリル及びスペアパーツ　充填機用各種部品

その他　お気軽にお問い合わせください。
