私も使いもしない物から、ゴミに近いものまで多くの計測器を所有しています。その中から、メーカー製ながら改良して大幅に性能向上させた物や、旧式ながらお気に入りなものなど、いくつかを掲載してみることにしました。
１．周波数カウンタ（菊水電子ＦＣＯ１１３０）
計測器
電子回路作っていると思った通り動かないことが良くあります。（いつも？） 子供の頃、始めてテスターを購入して電圧、電流を測っただけで、すごく技量が上がったような気がしたものです。次には信号波形の見れるオシロスコープ、周波数特性が見れるスペクトロアナライザなど色々欲しくなります。次第にこの世界に嵌って計測器の収集が趣味になっている方もいるようですし、ジャンクの計測器（がらくた？）も結構高価で取引されていたりします。
私も使いもしない物から、ゴミに近いものまで多くの計測器を所有しています。その中から、メーカー製ながら改良して大幅に性能向上させた物や、旧式ながらお気に入りなものなど、いくつかを掲載してみることにしました。
１．周波数カウンタ（菊水電子ＦＣＯ１１３０）

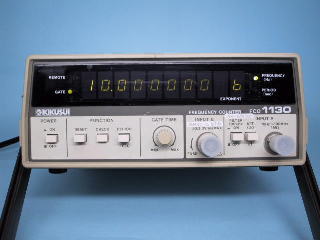

１５年ぐらい前の製品です。入力端子は２系統あって、ＩＮＰＵＴ Ａは１０Ｈｚから１００ＭＨｚ、ＩＮＰＵＴ Ｂは８０ＭＨｚから１ＧＨｚまで計測できます。ゲートタイムは連続的に変えられます。この辺が自作や安物と少し違います。パルスの周期を測るモードもあり、低い周波数では有効です。入力の切り換えは信号が入ると自動的に切り換わります。

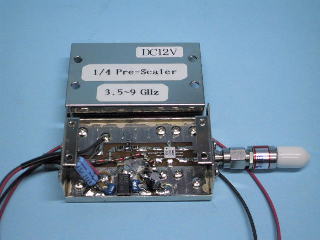

その後ＮＥＣのμＰＧ５０３Ｂを用いたプリスケーラをマキ電機より購入しました、ＹＩＧの発振周波数を測定するためです。このプリスケーラは３．５〜９ＧＨｚを１／４分周するので、ＦＣＯ１１３０につないでも４ＧＨｚまでしか測定できません、プリスケーラ性能をフルに発揮するには、２．３ＧＨｚまでカウント出来る必要があります。仕方ないので他のプリスケーラを間に入れて使っていました。
また、当たり前ですがプリスケーラですから、本体の表示は分周した後の周波数を表示しており、実際の周波数は電卓片手に計算しなくてはなりません。暗算が得意な方はそうでも無いかもしれませんがとてもうっとしい作業です。

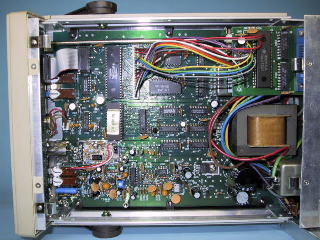

そこでＩＮＰＵＴ Ｂを改造することにしました。分解すると、プリスケーラとしてＳＰ４７５１（プレッシー社製？）が使われており、単純に入力信号を１／２５６に分周しているようです。プリスケーラキットとして秋月電子よりμＰＢ１５０５が市販されており、３ＧＨｚまで動作するようですからこれに交換することにします。μＰＢ１５０５は１／６４分周に設定できますので、μＰＧ５０３Ｂの１／４と組み合わせると１／２５６になり、入力した周波数を直接表示できます。

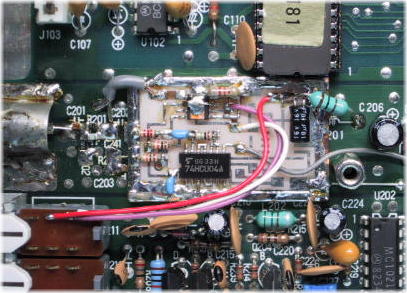

しかしここで問題が発生しました。ＦＣＯ１１３０は入力信号の有無でＩＮＰＵＴ Ａ，Ｂを切り換えています。μＰＢ１５０５は感度は高いのですが、入力に何も繋がっていなくても自己発振しており、入力はＩＮＰＵＴ Ｂに固定されます。このままではＩＮＰＵＴ Ａが使えません。何とかμＰＢ１５０５の発振を止めなくてはなりません。プリスケーラの入力部分は差動アンプのような回路になっている筈です。入力は＋ＩＮと−ＩＮがありどちらの端子に信号を入力しても動作します。そこで使わない側の入力に抵抗を接続し、初段回路のバランスを崩し発振を止められないかテストしました。予想通り発振は停止しますが、感度は大幅に低下します。８２ｋΩでＧＮＤに接続すると発振せず最大の感度が得られました。入力０ｄＢｍで９５ＭＨｚ〜２．２ＧＨｚ、＋８ｄＢｍで８０ＭＨｚ〜２．５ＧＨｚの分周範囲が得られました。これならば、μＰＧ５０３Ｂの性能をフルに発揮させることが出来ます。
ついでにμＰＧ５０３Ｂの外付けプリスケーラが無い場合もＩＮＰＵＴ Ｂが正常な周波数表示が出来るようにμＰＢ１５０５の分周比を１／６４と１／２５６に切りかえられるように改造しました。ＩＮＰＵＴ Ａ用の入力フィルターＳＷで外部プリスケーラ無し（μＰＢ１５０５分周比１／２５６）、外部プリスケーラ有り（μＰＢ１５０５分周比１／６４）に切りかえられます。
この改造でＦＣＯ１１３０は大幅に性能向上しました。
ＩＮＰＵＴ Ａ １０Ｈｚ〜１００ＭＨｚ
ＩＮＰＵＴ Ｂ ９５ＭＨｚ〜２．２ＧＨｚ（０ｄＢｍ）：外部プリスケーラ無し
３．５ＧＨｚ〜９ＧＨｚ （０ｄＢｍ）：外部プリスケーラ有り
＋１０ｄＢｍの入力があればもっと入力周波数範囲は広がりますので、１０Ｈｚ〜９ＧＨｚまで直接周波数が読めます。手持ちのＹＩＧの発振周波数はすべて直接測れるようになりました。とっても快適です。本体の表示は９．９９９９９９ＧＨｚが最大ですので改造もこれが限界でしょう。１４ＧＨｚまで分周可能なμＰＧ５０８Ｂも一応手持ちにはあるのですが！
２．Ｓｉｇｎａｌ Ｍｏｎｕｔｏｒ（ＷＡＴＫＩＮＳ−ＪＯＨＮＳＯＮ ＳＭ−９４０４）

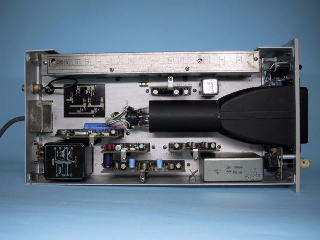

ＷＡＴＫＩＮＳ−ＪＯＨＮＳＯＮのＶＨＦレシーバのバンドスコープ部分です。中心周波数２１．４ＭＨｚ ＳＷＥＥＰ ＷＩＤＴＨ ０〜４ＭＨｚ ＳＷＥＥＰ ＴＩＭＥは連続可変出来ます。垂直軸の対数特性はありません。元々信号の有無を確認するのが目的ですから十分でしょう。その代わり、ゲイン調整はすばらしく７０ｄＢぐらい可変出来ます。しかし、これだけの回路をこんな小さなシャーシに納めてあるのに驚かされます。それも部品が積めこまれている感じはなくて、いかに簡素な回路でこの性能を達成しているということです。さすがはＷＡＴＫＩＮＺ−ＪＯＨＮＳＯＮといったところでしょうか。ＳＷＥＥＰ発振器はバリキャップを用いたＶＣＯですが、ダイオードと抵抗を巧妙に組み合わせた非線型補正回路が付いていて、ＳＷＥＥＰ電圧に対してリニアに周波数が変化するようになっています。
入手したときはＳＷＥＥＰ用の鋸波を作っている回路のカップリングコンデンサがリークしていて、動作がおかしかったのですが交換したら直りました。ＳＰＲＡＧＵＥの電解コンデンサが使われていてとても美しかったので、非常に残念でした。（最近チューブラ型の電解コンデンサは殆ど見かけません。仕方ないので縦型の物で置き換えています。）

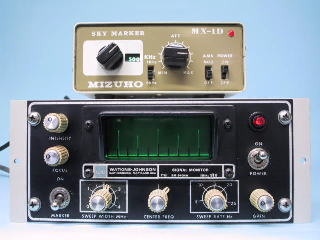

ちなみに左の写真に写っているのは、ミズホ通信のクリスタルマーカーＭＸ−１Ｄで、この信号を表示しています。そのうちにコンバータでも作って、どこかの周波数バンドの専用モニターに使おうかと考えています。
