回路の動作

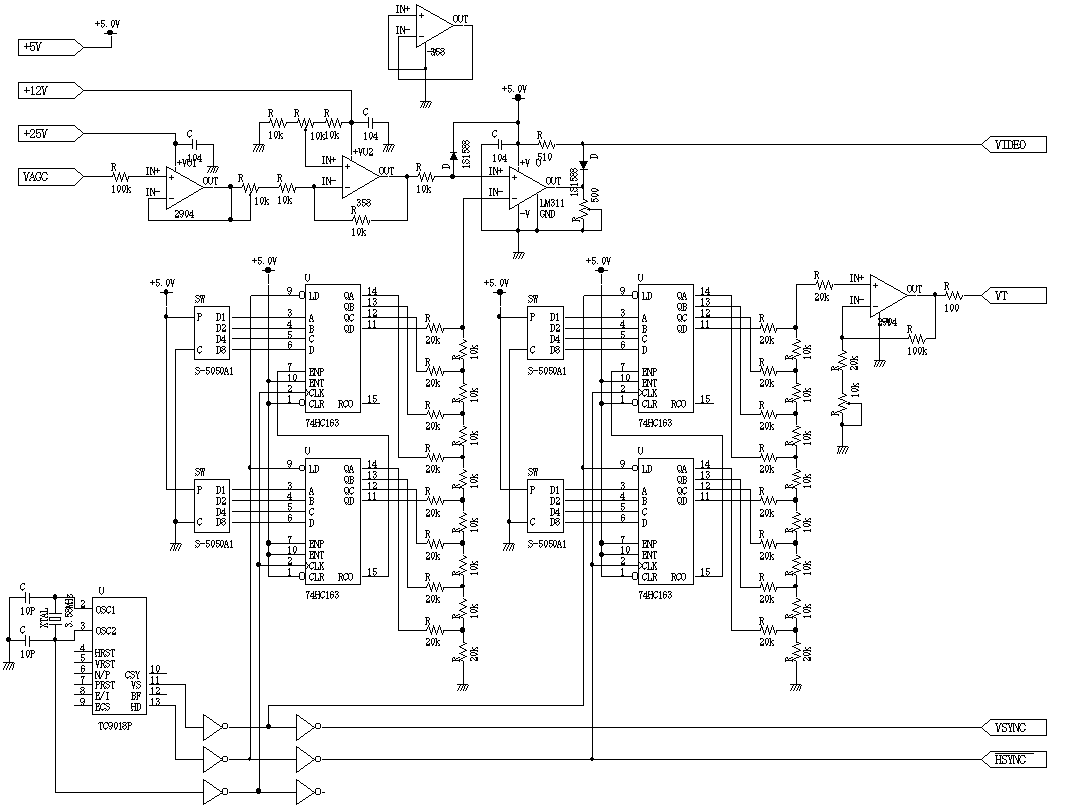

ＴＣ９０１８Ｐで液晶表示器用の水平同期信号ＨＳＹＮＣと垂直同期信号ＶＳＹＮＣを作ります。チューナーユニットへ行くチューニング電圧ＶＴは、水平同期信号を８ｂｉｔカウンタ（右側の７４ＨＣ１６３　２個）で数えてＤ／Ａ変換することで作ります。カウンタを垂直同期信号でリセットすることで液晶表示器の垂直走査に同期した鋸波となります。画像用の信号（ＶＩＤＥＯ　液晶表示器のアナログＲＧＢ入力Ｇへ入力）は、まず３．５８ＭＨｚのクロックを８ｂｉｔカウンタ（左側の７４ＨＣ１６３　２個）で数えてＤ／Ａ変換し鋸波を作ります。カウンタは水平同期信号でリセットされるので、液晶表示器がデータを取り込む周期と同期しています。この鋸波とレベル合わせしたＡＧＣ電圧をコンパレータで比較することで作ります。
