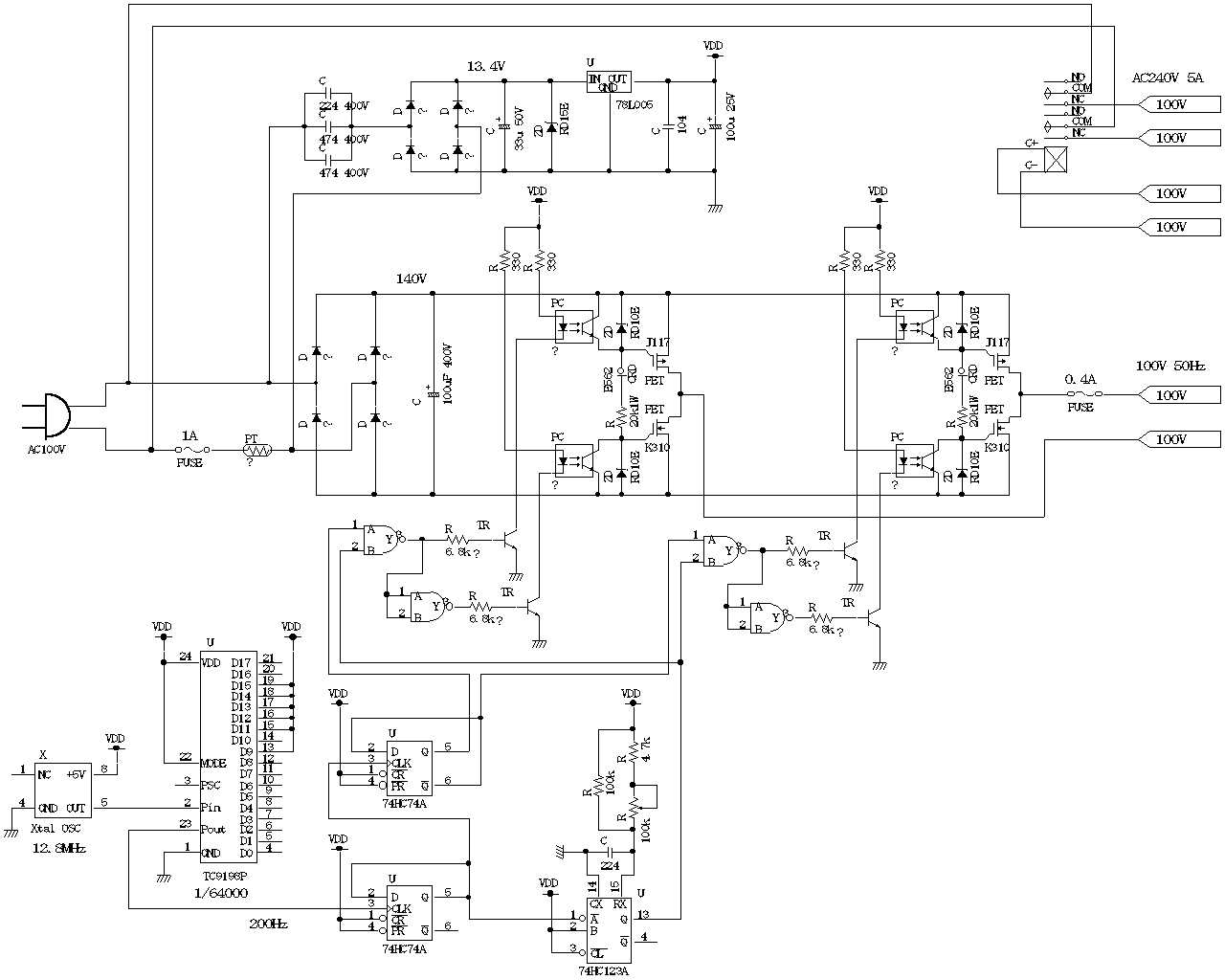

１２．８ＭＨｚのＴＣＸＯを源発振としてＴＣ９１９８で２００ＨＺの信号を作ります。７４ＨＣ１２３で可変幅のパルスを作り、出力段のパワーＭＯＳをスイッチングして擬似正弦波（１００％Ｄｕｔｙでない矩形波）を作ります。今回の製作では新規購入部品はフォトカプラぐらいで部品箱の整理をしながら作ったのですが、そのため、ＴＣ７４ＨＣ１２３Ｐのデータブック見ながらモノマルチのＣＲ値を決めていて、実際使った物にＴＣ７４ＨＣ１２３ＡＰを使ってみたら、パルス幅が予定の半分しかなく、あわてて１００ＫΩを追加しました。後でＡ版のデータブック見るとＡ無し版の約倍のパルス幅になってました。こんなとこ変わっていないだろうと思い込んで部品定数を設計していましたが、思い込みは危険です。
　元電源は１００Ｖを直接整流して約１４０Ｖの直流を作り、Ｊ１１７とＫ３１０でスイッチングして１００Ｖ５０Ｈｚを作ります。これも古いＭＯＳＴｒなのでＯＮさせるのに１０Ｖぐらいのゲート電圧が必要ですが、定電流ダイオードとツェナーダイオードで作り、フォトカプラでＯＮ，ＯＦＦさせます。７４ＨＣ１２３のパルス幅を調整して出力電圧を１００Ｖに調整します。
　ロジック用５Ｖはコンデンサで分圧して三端子レギュレータで作りました。始めは手持ちの小型のトランスで変圧する予定でしたが、作っているうちに置く場所が無くなって、コンデンサによる分圧に挑戦しました。大電流は扱えませんし、設計も良く分からないので実験で部品定数を決定しましたが、思った以上にうまく働きました。これにより完全トランスレス回路で実現できました。右上のリレーはマツダ電気時計のためのものです。もともとタイマーですから時間により電源がＯＮ，ＯＦＦするわけでが、出てくるのはこの回路の作る１００Ｖ５０Ｈｚの電圧ですし、危ないのでリレー動作させて、こちらでタイマー出力を制御しています。計画倒れ開発品で作ったＡＣ−ＡＣインバータと異なり発熱はまったくと言って良いほど無く、一番熱くなるのは三端子レギュレータです。１６０×１００×３８ｍｍのプラスチックケースに納まりましたが、まったく問題ありません。
