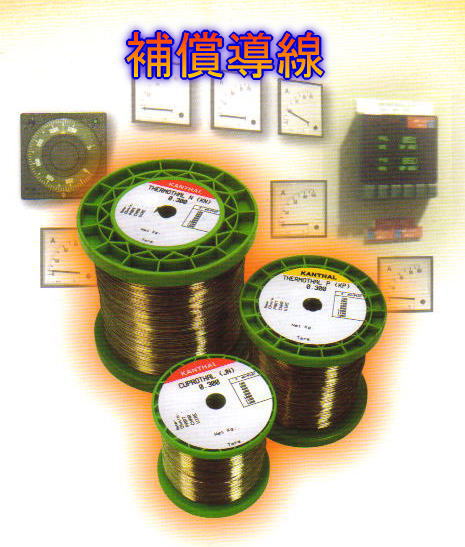

㈱トッキンでは、弊社取り扱いの各種熱電対タイプならびにS,R 用補償導線裸素線並びに裸撚り線を供給させて頂いております。

熱電対を使用するにあたって、測温部での熱起電力を変化させず測定器に送るために使用されるワイヤーを一般的に補償導線と呼称します。このワイヤーは、起電力を"運ぶ”という目的から熱電対と同様の起電力を発生または（コンペンゼ－ティングまたは補償導線）、熱電対と同じ金属（エクステンションまたは導線）でなければなりません。もし起電力特性に相違のある金属を使用した場合その接合部分でも起電力が発生してしまうことになります。測定部で起きた起電力を測定装置に送るのに最も適しているのは、熱電対と同じ金属で導線を製作することが最も良い結果が得られますが費用的に大きなものとなってしまいます。そこで起電力のみを"補償"するものとして比較的廉価で製作可能なワイヤーを補償導線とされております。
例として、Kタイプ熱電対(Thermothal KP VS Thermothal KN)用の補償導線としてVX（純銅VS Cuprothal VNX)が有ります。またCuprothal SXは、純銅と対にすることによりPt VS Pt67熱電対用補償導線としてご使用いただけます。

熱電対-補償導線互換表及び公差表（JIS）

タイプ 素線タイプ 化学成分 温度 起電力 公差クラス1 公差クラス2
K Type用　KX Thermothal KPX
thermothal KNX		 KPX Ni = 90% Cr = 10%
KNX Ni = 95% ++Al Mn Si		 100
200		 4.096
8.139		 ±100μV
-25～＋200℃		 ±60μV
-25～+200℃
K Type用　KCB 鉄+脚WPX
Cuprothal WX		 WPX Fe = 100%
WNX Ni43% Mn2%Fe2% 残部Cu		 100
200		 4.096
8.139		 ±100μV
0～＋150℃
K Type用　KCC 銅＋脚VPX
Cuprothal VX		 VPX　Cu 100%
VNX Ni 43% 残部 Cu		 100
 4.096
 ±100μV
0～＋100℃
E Type用　EX Thermothal EPX
Cuprothal ENX		 EPX Ni 90 % Cr 10%
ENX Ni 44 % 残部　Cu		 100
200		 6.319
13.421		 ±200μV
-25～＋200℃		 ±120μV
-25～＋200℃
T Type用　TX 銅+脚TPX
Cuprothal TNX		 TPX Cu 100 %
TNX Ni 44 % 残部　Cu		 100 4.279 ±60μV
-25～＋100℃		 ±30μV
-25～＋100℃
J Type用　JX 鉄+脚JPX
Cuprothal JNX		 JPX Fe 100 %
JPX Ni 44 % 残部　Cu		 100
200		 5.269
10.779		 ±140μV
-25～＋200℃		 ±85μV
-25～＋200℃
N Type用　NX Nicrosil NPX
Nisil NNX		 NPX Ni 84 % Cr-Si 14.2 %
NNX Ni 95 % Si 4.3 %		 100
200		 2.774
5.913		 ±100μV
-25～＋200℃		 ±60μV
-250～＋200℃
N Type用　NC 銅+脚　NCP
Cuprothal NCN		 NCP Cu 100 %
NCN Ni 41 % Mn, Fe ++ 残部 Cu		 100
200		 2.774
5.913		 ±100μV
0～＋150℃
S, R Type 用
SX，RX		 銅+脚 RCA
Cuprothal SX SCB		 RCB Cu 100 %
SCB Ni-Mn 3 % 残部 Cu		 100
200		 0.646
1.441		 ±60μV
0～＋200℃

線径公差

Wire Size ( mm ) 公差　( mm ) 標準ボビン
0.10-1.12 ±0.004 DIN 100
0.13-0.19 ±0.005 DIN 100
0.20-0.31 ±0.006 DIN 125
0.32-0.55 ±0.008 DIN 125～DIN 200
0.56-0.89 ±0.010 DIN 200～DIN 250
0.90-1.39 ±0.020 DIN 250～Coil
1.40-2.10 ±0.025 Coil
2.11-4.49 ±0.030 Coil
4.50-9.00 ±0.040 Coil

*コイル巻きご希望の場合は、単重も指定ください。


荷姿及び風袋

名称 線径
mm		 巻き
重量
Kg		 D
mm		 d1
mm		 d2
mm		 L
mm		 l
mm		 風袋
重量
g
DIN 500 0.80-1.40 90 500 315 36 250 189 8000
DIN 355 0.50-1.40 40 355 224 36 200 160 1850
DIN 250 0.30-1.00 20 250 160 36 200 160 1050
DIN 200 0.25-0.80 14 200 125 36 200 160 600
DIN 160 0.20-0.80 7 160 100 22 160 128 350
DIN 125 0.15-0.80 3 125 80 16 125 100 200
DIN 100 0.10-0.50 1.5 100 63 16 100 80 125
DIN 80 0.04-0.15 0.5 80 50 16 80 64 70


＊標準ボビンを適正数量づつ、ダンボール箱詰にて発送いたしております。重量によってパレット積みにて出荷します。
