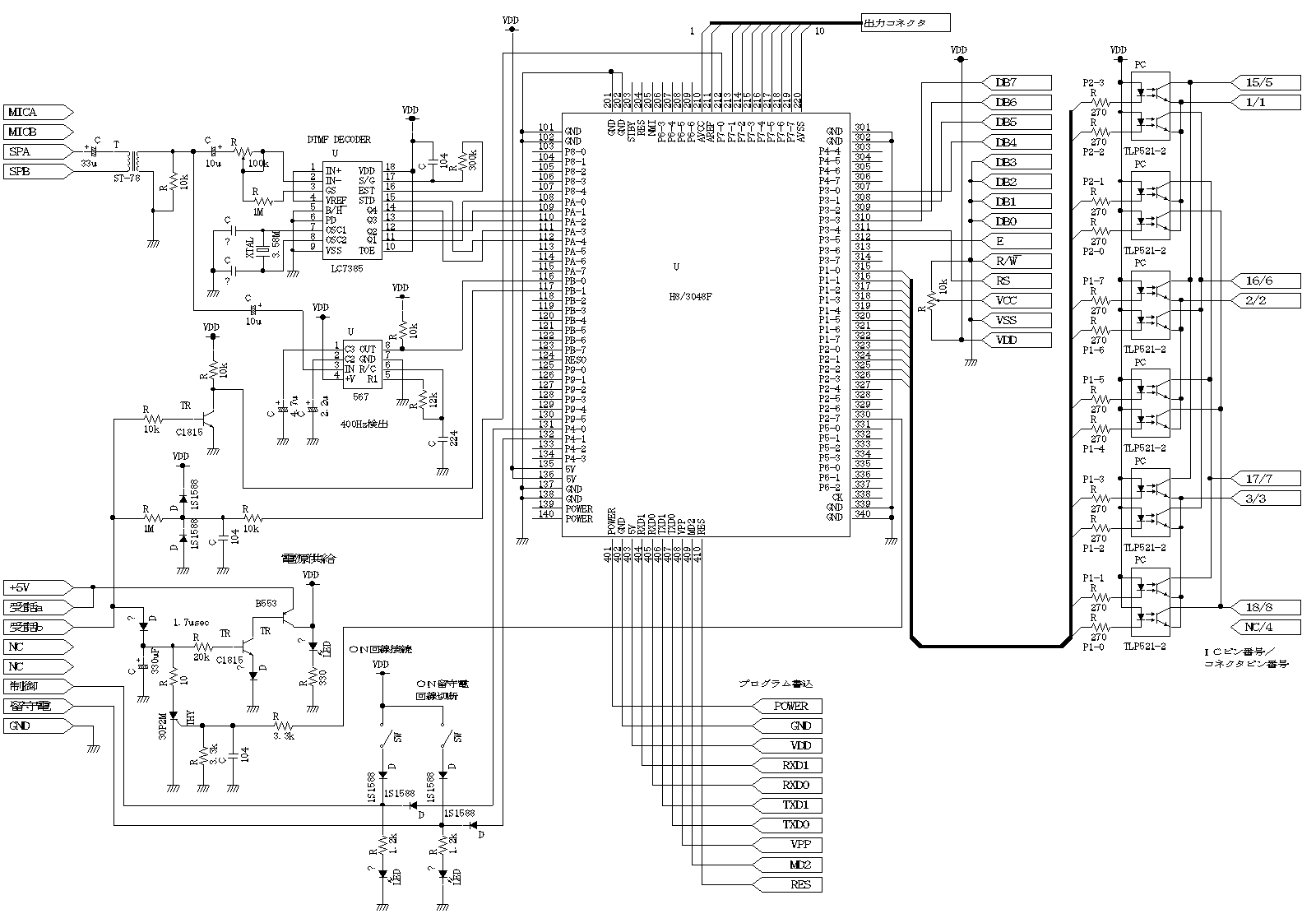

ＤＴＭＦ信号デコード＆制御回路

　ＤＴＭＦ信号のデコードは秋月電子のデコーダキットに使われているのと同じＬＣ７３８５Ｍです。５６７はトーンデコーダで４００Ｈｚ信号の検出に使う予定でしたが、必要ありませんでした。
　凝っているのは電源関係で、受話ａ、受話ｂの端子は回線接続リレーに繋がっていて、電話がかかって来て１６Ｈｚの信号が入るとリレーも１６Ｈｚで断続します。１秒間１６Ｈｚ信号が来て、２秒間無音を繰り返しますので、最初の１秒間の１６Ｈｚ信号で電源をＣＰＵへ供給し始めなければなりません。そこで最初の１秒間に３３０μＦのコンデンサに充電して、トランジスタの２ＳＣ１８１５，２ＳＢ５５３をＯＮさせて電源ＶＤＤを供給し始めます。無音の２秒間はコンデンサに充電された電荷で維持します。回線が接続されればリレーはＯＮしたままになりますので、電源は供給され続けます。問題は回線が切断された後で、コンデンサが放電されるまで電源を供給し続けますので、回線が切断されリレーがＯＦＦになるとＣＰＵがサイリスタで一気に放電させ電源供給を止めます。Ｈ８のＰＢ−１が回線の状態を監視する入力です。ベルの鳴った回数は、リレー断続によるパルス電圧を１ＭΩと０．１μＦのＬＰＦを通して１秒信号にしてＰ７−０から入力しカウントします。アナログ信号ですが波形整形はせずにＡ／Ｄ変換器で受けて検出します。
　ＤＴＭＦ信号の返信は電話ユニットのプッシュスイッチマトリクスをフォトカプラでＯＮ，ＯＦＦして行います。右側に並んでいるのがそのフォトカプラです。
